一、概述

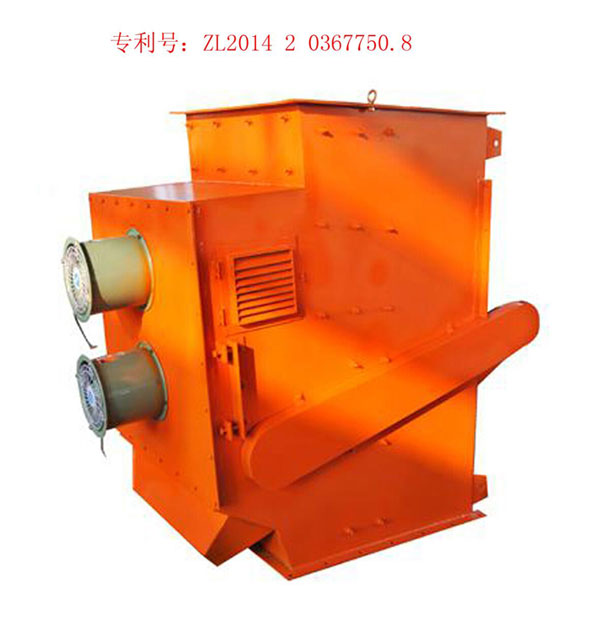

RCGZ系列管道式自動永磁除鐵器是根據現在水泥、化工、玻璃、陶瓷、石膏、食品等行業，在管道內的輸送物料中混入較多的鐵磁性物質，如廢鋼段、鋼球、螺絲、以及機械脫落物和磨損鐵雜質等鐵磁性物質，如果有害物質進入下一道生產工序，會造成包裝機、選粉機、研磨設備的損壞和堵塞，從而影響生產效率，造成不應有的損失。我公司通過多年對磁選設備的生產經驗，從人工除鐵的管道除鐵器不斷改新，自行設計生產出了自動管道專用除鐵器，經過用戶的實際使用情況，產品技術性能已經非常成熟，從而滿足用戶的使用要求。
二、安裝示意圖
.jpg)
三、技術參數
| 型號 | RCGZ-100 | RCGZ-150 | RCGZ-200 | RCGZ-400 | RCGZ-600 | RCGZ-800 | RCGZ-1000 |
| 處理能力(t/h) | 80-120 | 130-160 | 180-220 | 350-450 | 550-650 | 720-880 | 900-1100 |
| 除鐵方式 | 連續自動 | 連續自動 | 連續自動 | 連續自動 | 連續自動 | 連續自動 | 連續自動 |
| 除鐵粒徑 | ≤30 | ≤50 | ≤80 | ≤100 | ≤120 | ≤150 | ≤200 |
| 電機功率 | 0.37 | 0.37 | 0.55 | 1.1 | 1.5 | 2.2 | 3.0 |
| 電源 | 380 | 380 | 380 | 380 | 380 | 380 | 380 |
| 設備重量 | 320 | 380 | 560 | 1100 | 1500 | 1800 | 2200 |
四、外形尺寸
| 型 號 | A | B | C | D | E | F | G | h |
| RCGZ-100 | 750 | 500 | 1050 | 400 | 300 | 500 | 400 | φ16 |
| RCGZ-150 | 800 | 550 | 1050 | 450 | 300 | 550 | 450 | φ16 |
| RCGZ-200 | 850 | 600 | 1150 | 500 | 300 | 600 | 500 | φ16 |
| RCGZ-400 | 900 | 650 | 1250 | 550 | 300 | 900 | 800 | φ16 |
| RCGZ-600 | 1100 | 700 | 1450 | 600 | 450 | 1200 | 1100 | φ16 |
| RCGZ-800 | 1150 | 750 | 1650 | 650 | 450 | 1500 | 1400 | φ16 |
| RCGZ-1000 | 1200 | 800 | 1800 | 700 | 450 | 1700 | 1600 | φ16 |
