IP7400綜合編程
一．IP7400主機
1、IP7400主板介紹
2、線路連接說明
1）、變壓器電源出來橙、黃兩根線直接連接到主板AC接線柱上（AC是16.5V交流電）
2）、綠色線是接地線
3）、鍵盤總線接口R、B、G、Y對應鍵盤上面的R、
B、G、
Y 4）、主板上面自帶八個防區，可以對主機自帶防區進行編程使用

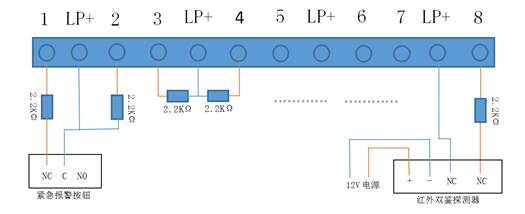

自帶防區前端探測器連接圖
進入編程：9876#0
恢復出廠設置：4058 01#
輸入地址：0031 03#（0031代表是1防區的編程地址碼，03
是即時防區模式）0032 03# 。
。
。
。
0038 07#（0038代表是8防區的編程地址碼，07是24小時防區模式）
（03：即時防區 07：24小時防區 09：延時防區 00：關閉防區）
退出編程：* 長按3秒
輸錯指令，連續按*
兩次即可清除錯誤指令布防：1234布防
撤防：1234撤防
故障查看指令：1234#87
擴展防區則需要增加雙回路總線驅動器（DS7436），擴展防區都接在兩條總線上
擴展防區模塊：單防區輸入模塊：DS7457
雙防區輸入模塊：DS7460
單防區輸入輸出模塊：DS7465
八防區輸入模塊：DS7432
二、單防區輸入擴展模塊（DS7457）

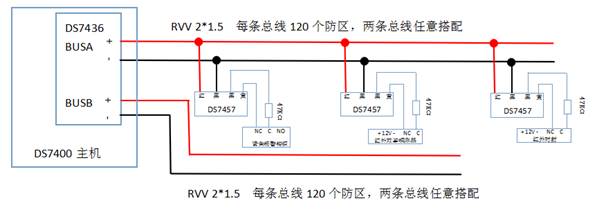

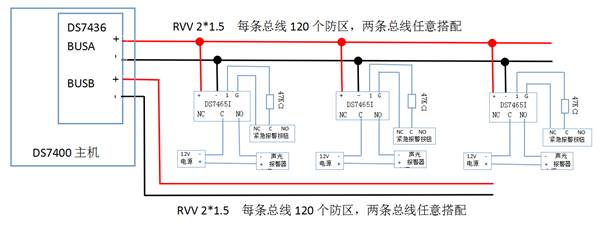

模塊線路連接示意圖：
防區模塊 DS7457i 地址碼撥碼

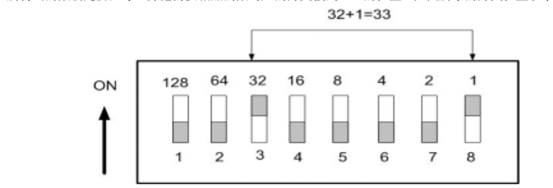

模塊 “On”字樣朝上（線朝下），二進制編碼，從右到左（1 2 4 8 16 32 64 128）
例如，第33防區：從右起 1、6 上，其它下。
進入編程：9876#0
恢復出廠設置：4058 01#
輸入地址：0039 03#（0039代表是9防區的編程地址碼，03是即時防區模式）
0040 03# 。。
。
。
0046 07#（0046代表是16防區的編程地址碼，07
是24
小時防區模式）。。。
。。
。
（03：即時防區 07：24小時防區 09：延時防區 00：關閉防區）
退出編程：* 長按3秒
輸錯指令，連續按*
兩次即可清除錯誤指令布防：1234布防
撤防：1234撤防
故障查看指令：1234#87
三、雙防區輸入擴展模塊（DS7460）

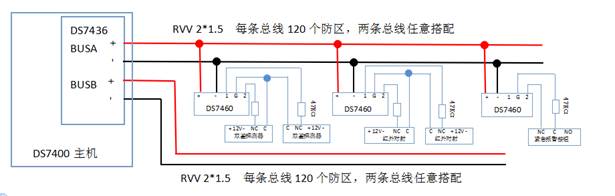

模塊線路連接示意圖：
防區模塊 DS7460地址碼撥碼
模塊 “On”字樣朝上（線朝下），二進制編碼，從右到左（1 2 4 8 16 32 64 128
）例如，第33
防區：從右起 1
、6
上，其它下
。
進入編程：9876#0
恢復出廠設置：4058 01#
輸入地址：0047 03#（0047代表是17防區的編程地址碼，03
是即時防區模式）0048 03# 。
。
。。
0053 03#
0054 07#（0054代表是24防區的編程地址碼 ，07
是24
小時防區模式）。。。
。
。
。
（03：即時防區 07：24小時防區 09：延時防區 00：關閉防區）
防區所對應的模塊類型設置（用于主機對模塊的識別）
輸入地址：0423 11# （0423代表的是17、18
防區的模塊地址編碼，11
代表模塊是7460
） 0424 11# （0424代表的是19、20
防區的模塊地址編碼） 0425 11# 。
。
。。
。。
0426 11# （0426代表的是23、24
防區的模塊地址編碼） 。 。
。
。
。。
退出編程：* 長按3秒
輸錯指令 ，連續按*
兩次即可清除錯誤指令布防：1234布防
撤防：1234撤防
故障查看指令：1234#87
防區所對應模塊類型的編程地址碼對照表：
四 、單防區輸入輸出擴展模塊（DS7465I）
模塊線路連接示意圖：
防區模塊 DS7465I地址碼撥碼
模塊 “On”字樣朝上（線朝下），二進制編碼 ，從右到左（1 2 4 8 16 32 64 128
）例如，第33防區：從右起 1 、6
上，其它下 。
進入編程：9876#0
恢復出廠設置：4058 01#
輸入地址：0055 07#（0055代表是25防區的編程地址碼，07是24小時防區模式）
0056 01# （0056代表是26防區的編程地址碼 ，01
代表第一個DS7465
模塊的輸出功能號）0057 07#（0057代表是27防區的編程地址碼 ，07
是24
小時防區模式）0058 02#（0058代表是28防區的編程地址碼，02代表第二個DS7465模塊的輸出功能號）
0059 07#（0057代表是29防區的編程地址碼，07
是24
小時防區模式）0060 03#（0058代表是30防區的編程地址碼，03代表第三個DS7465模塊的輸出功能號）
。。
。。。
。
（03：即時防區 07：24小時防區 09：延時防區 00：關閉防區）
防區所對應的模塊類型設置（用于主機對模塊的識別）
輸入地址：0427 22# （0427代表的是25、26防區的模塊地址編碼，22代表模塊是7465）
0428 22# （0428代表的是27、28防區的模塊地址編碼，22代表模塊是7465）
0429 22# （0429代表的是29、30防區的模塊地址編碼 ，22
代表模塊是7465
） 。。 。
。。
。。
防區所對應模塊類型的編程地址碼對照表：
輸出功能號設置 ，用于驅動7465
輸出功能開啟 輸入地址：2772 *3*2# （2772第一個7465模塊輸出功能地址碼）
2773 19# （2773輸出功能啟用所跟隨報警防區 ，19
代表跟隨25
防區） 2775 *3*2#（2775第二個7465模塊輸出功能地址碼）
2776 21#（2776輸出功能啟用所跟隨報警防區 ，21
代表跟隨27
防區） 2778 *3*2#（2778第三個7465模塊輸出功能地址碼）
2779 23#（2777輸出功能啟用所跟隨報警防區，23代表跟隨29防區）
退出編程：* 長按3秒
輸錯指令 ，連續按*
兩次即可清除錯誤指令布防：1234布防
撤防：1234撤防
故障查看指令：1234#87

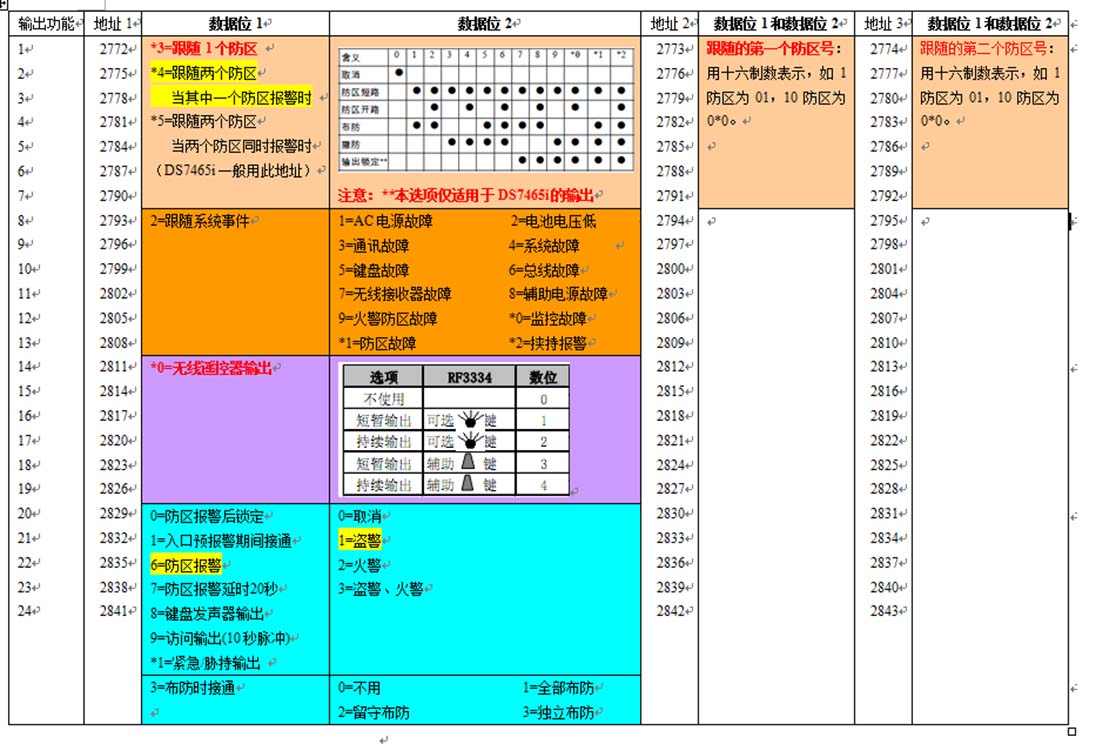

功能號設置所需的編程碼地址對照表：
五 、八防區輸入擴展模塊（DS7432）
模塊線路連接示意圖：
DS7432模塊防區地址碼撥碼表
防區 | DIP撥碼表 |
1 | 2 | 3 | 4 | 5 |
9-16 | 關閉 | 關閉 | 關閉 | 關閉 | 打開 |
17-24 | 關閉 | 關閉 | 關閉 | 打開 | 關閉 |
25-32 | 關閉 | 關閉 | 關閉 | 打開 | 打開 |
33-40 | 關閉 | 關閉 | 打開 | 關閉 | 關閉 |
41-48 | 關閉 | 關閉 | 打開 | 關閉 | 打開 |
49-56 | 關閉 | 關閉 | 打開 | 打開 | 關閉 |
57-64 | 關閉 | 關閉 | 打開 | 打開 | 打開 |
65-72 | 關閉 | 打開 | 關閉 | 關閉 | 關閉 |
73-80 | 關閉 | 打開 | 關閉 | 關閉 | 打開 |
81-88 | 關閉 | 打開 | 關閉 | 打開 | 關閉 |
89-96 | 關閉 | 打開 | 關閉 | 打開 | 打開 |
97-104 | 關閉 | 打開 | 打開 | 關閉 | 關閉 |
105-112 | 關閉 | 打開 | 打開 | 關閉 | 打開 |
113-120 | 關閉 | 打開 | 打開 | 打開 | 關閉 |
121-128 | 關閉 | 打開 | 打開 | 打開 | 打開 |
129-136 | 打開 | 關閉 | 關閉 | 關閉 | 關閉 |
137-144 | 打開 | 關閉 | 關閉 | 關閉 | 打開 |
145-152 | 打開 | 關閉 | 關閉 | 打開 | 關閉 |
153-160 | 打開 | 關閉 | 關閉 | 打開 | 打開 |
161-168 | 打開 | 關閉 | 打開 | 關閉 | 關閉 |
169-176 | 打開 | 關閉 | 打開 | 關閉 | 打開 |
177-184 | 打開 | 關閉 | 打開 | 打開 | 關閉 |
185-192 | 打開 | 關閉 | 打開 | 打開 | 打開 |
193-200 | 打開 | 打開 | 關閉 | 關閉 | 關閉 |
201-208 | 打開 | 打開 | 關閉 | 關閉 | 打開 |
209-216 | 打開 | 打開 | 關閉 | 打開 | 關閉 |
217-224 | 打開 | 打開 | 關閉 | 打開 | 打開 |
225-232 | 打開 | 打開 | 打開 | 關閉 | 關閉 |
233-240 | 打開 | 打開 | 打開 | 關閉 | 打開 |
241-248 | 打開 | 打開 | 打開 | 打開 | 關閉 |
249-256 | 打開 | 打開 | 打開 | 打開 | 打開 |
進入編程：9876#0
恢復出廠設置：4058 01#
輸入地址：0039 03#（0039代表是9防區的編程地址碼，03是即時防區模式）
0040 03# 。。。。
0045 03#
0046 03#（0046代表是16防區的編程地址碼，03是即時防區模式）
。。。。。。
（03：即時防區 07：24小時防區 09：延時防區 00：關閉防區）
防區所對應的模塊類型設置（用于主機對模塊的識別）
輸入地址：0419 11# （0419代表的是9、10防區的模塊地址編碼，11代表模塊是7432）
0420 11# （0420代表的是11、12防區的模塊地址編碼）
0421 11# 。。。。。
。
0422 11# （0422代表的是15、16防區的模塊地址編碼）
。
。
。
。。。
退出編程：* 長按3秒
輸錯指令，連續按*兩次即可清除錯誤指令
布防：1234布防
撤防：1234撤防
故障查看指令：1234#87
防區所對應模塊類型的編程地址碼對照表：
六、B426-CN網絡報警模塊

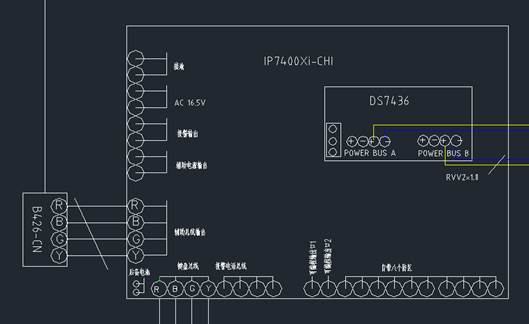

硬件連接（主板輔助總線四芯線R、B、G、Y對應B426模塊R、B、G、Y連接好）

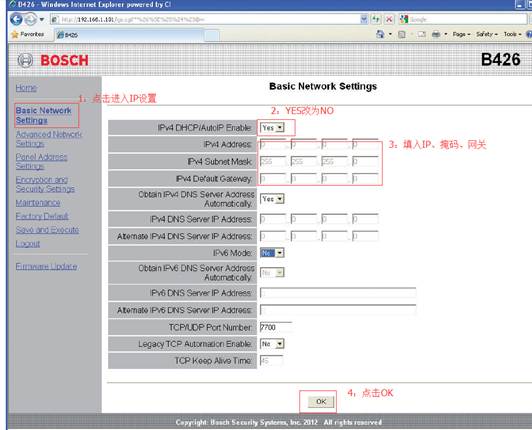

設置B426模塊的IP地址，在IE地址欄輸入B426-CN模塊默認地址169.254.1.1，密碼是模塊上的二維碼，IP7400主機撥碼撥到7
編程設置：
4019 10#
4020 41#
3025 30#
3026 00#
3027 0041#
3029 0009#
3031 11#
3033 電腦IP地址，需轉換為十六進制格式（例如：192.168.1.108輸入：c0.a8.1.6c）
3429 1234# （用戶賬號）
3331 1*5#
3332 1*5#

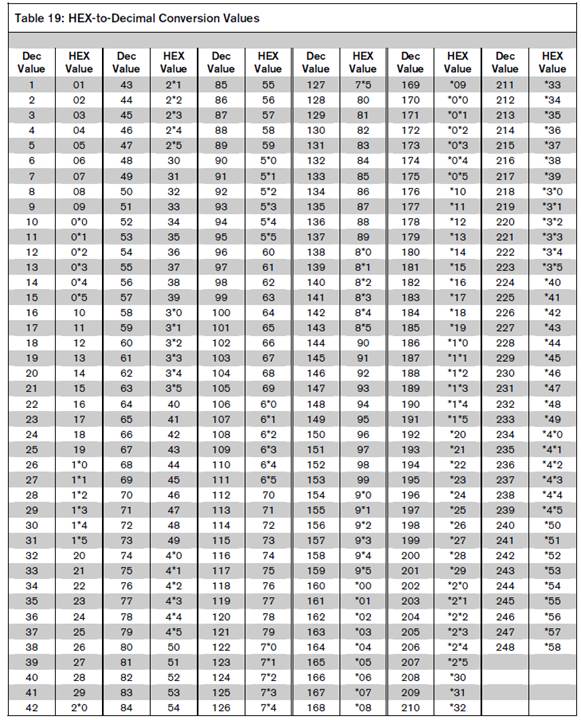

IP地址十六進制轉換表
七、軟件設置
IP7400在軟件中的添加：登錄設備賬戶：admin 密碼：1
1、設備添加

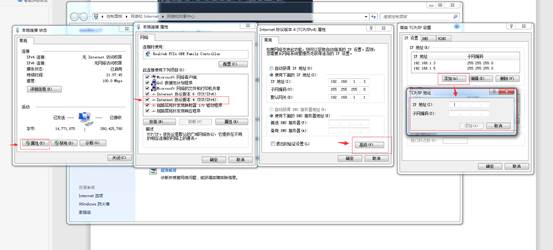

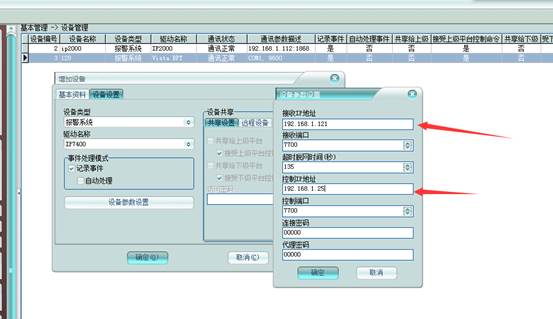

2、設備IP地址的添加（接收地址：是電腦IP地址；控制地址：電腦虛擬的網絡地址）就是電腦是雙網卡地址。
給電腦設置一個虛擬用戶，IP設為和電腦,B426在同一個網段的。
3、報警用戶的添加，所屬設備添加對應的驅動。網絡地址：編程過程的用戶賬號
例如：用戶賬號：1234
4、添加防區
