安防智能化集成平臺系統方案
(監獄/看守所/戒毒所)
2017年8月
第一章 綜述
1 功能介紹.. 1
2 功能特點.. 1
3 系統拓?fù)?/span>.. 3
4 集成子系統.. 3
第二章 設計說明.. 5
第三章 集成系統結構說明.. 1
第四章 平臺特點.. 3
第五章 系統接口要求.. 6
第六章 系統功能說明.. 7
第七章 監獄管理.. 15
1 監區管理.. 15

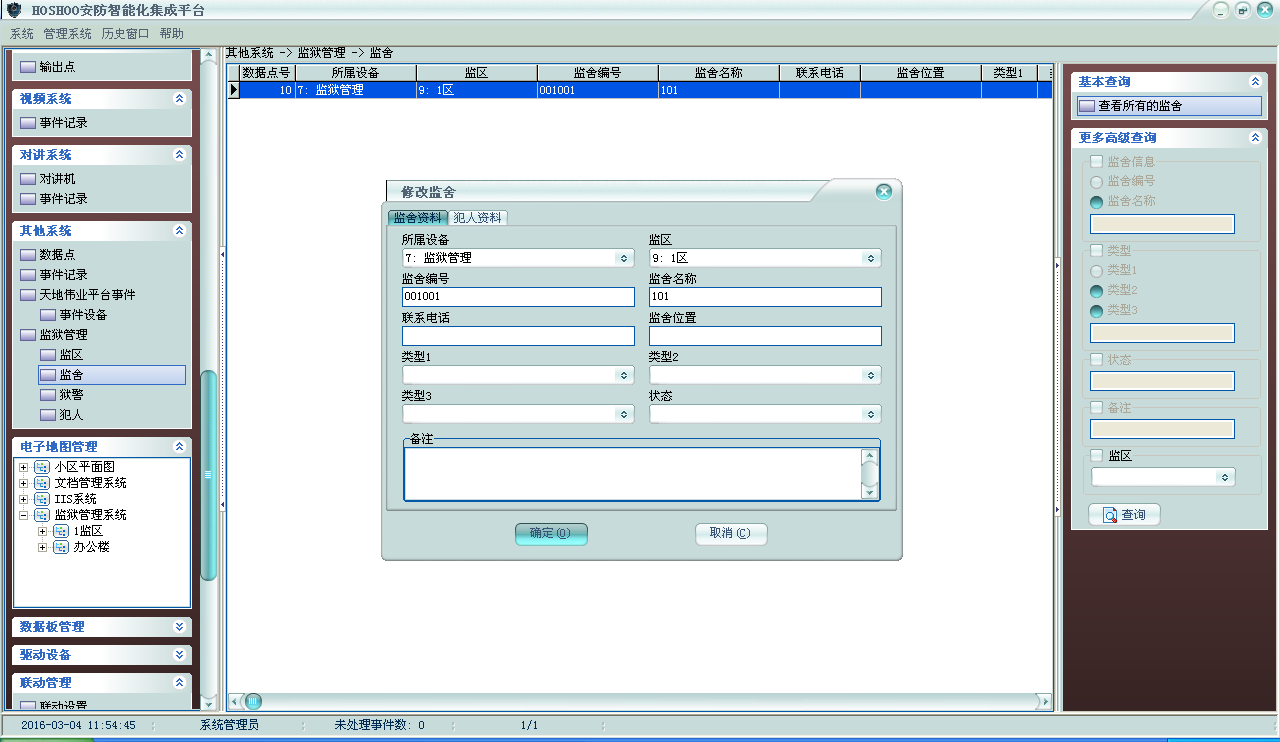

2 監舍管理.. 15

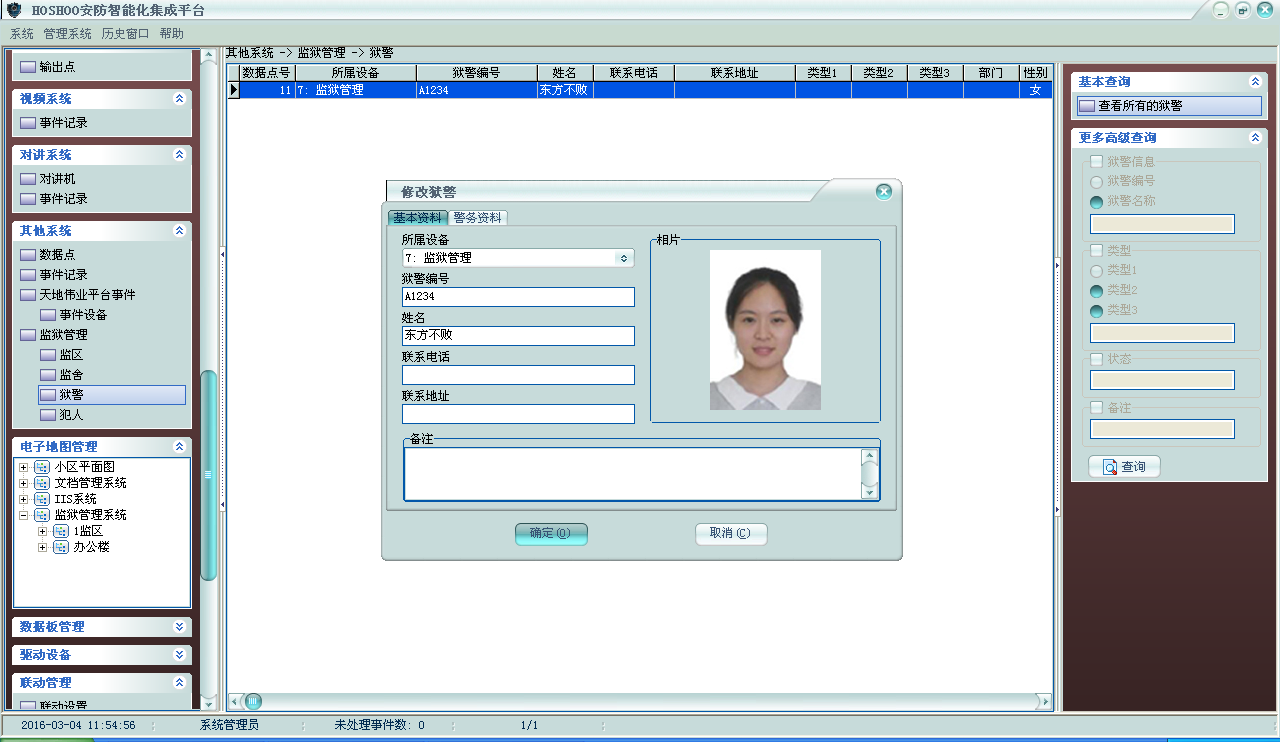

3 獄警管理.. 16

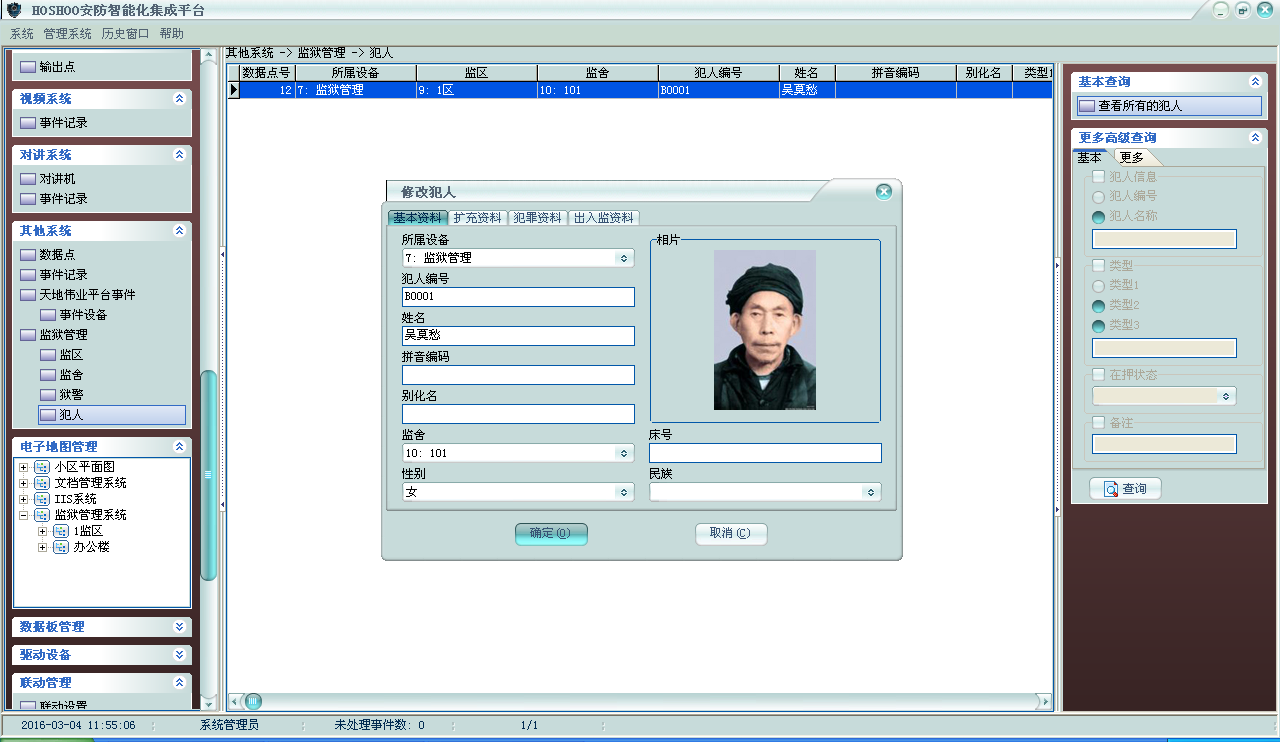

4 犯人管理.. 17

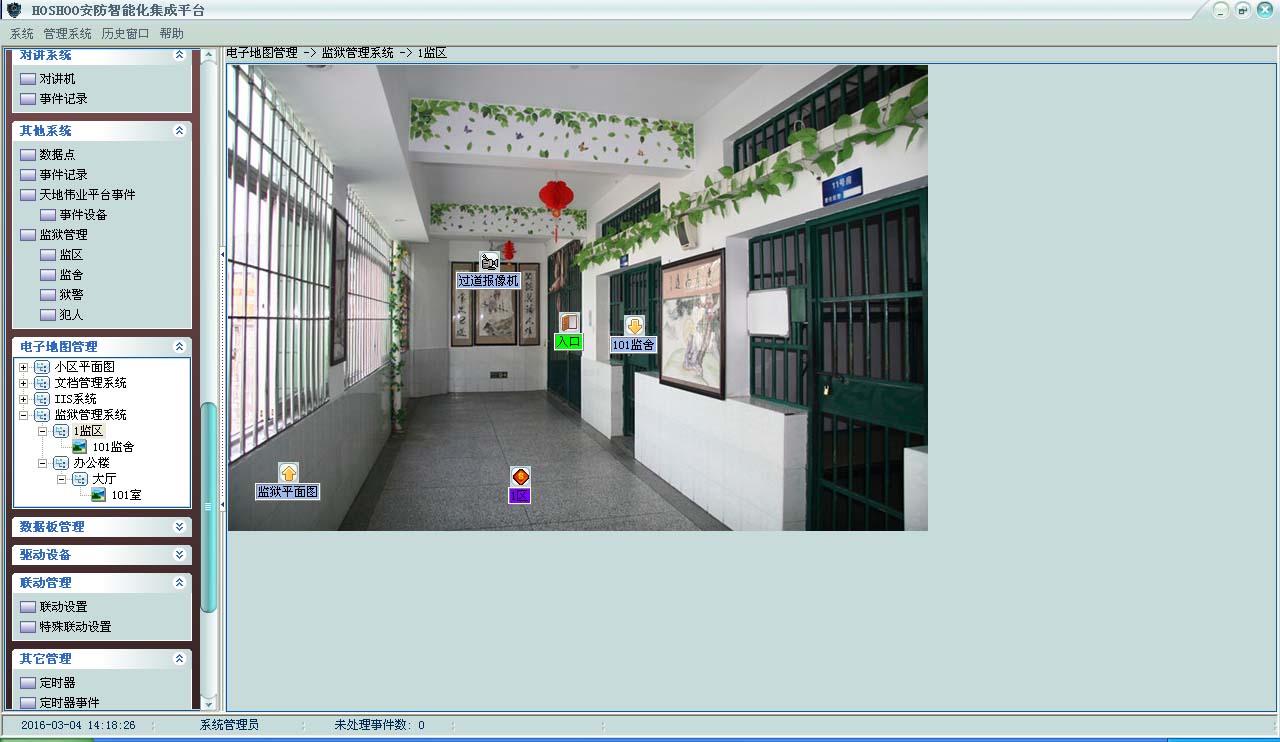

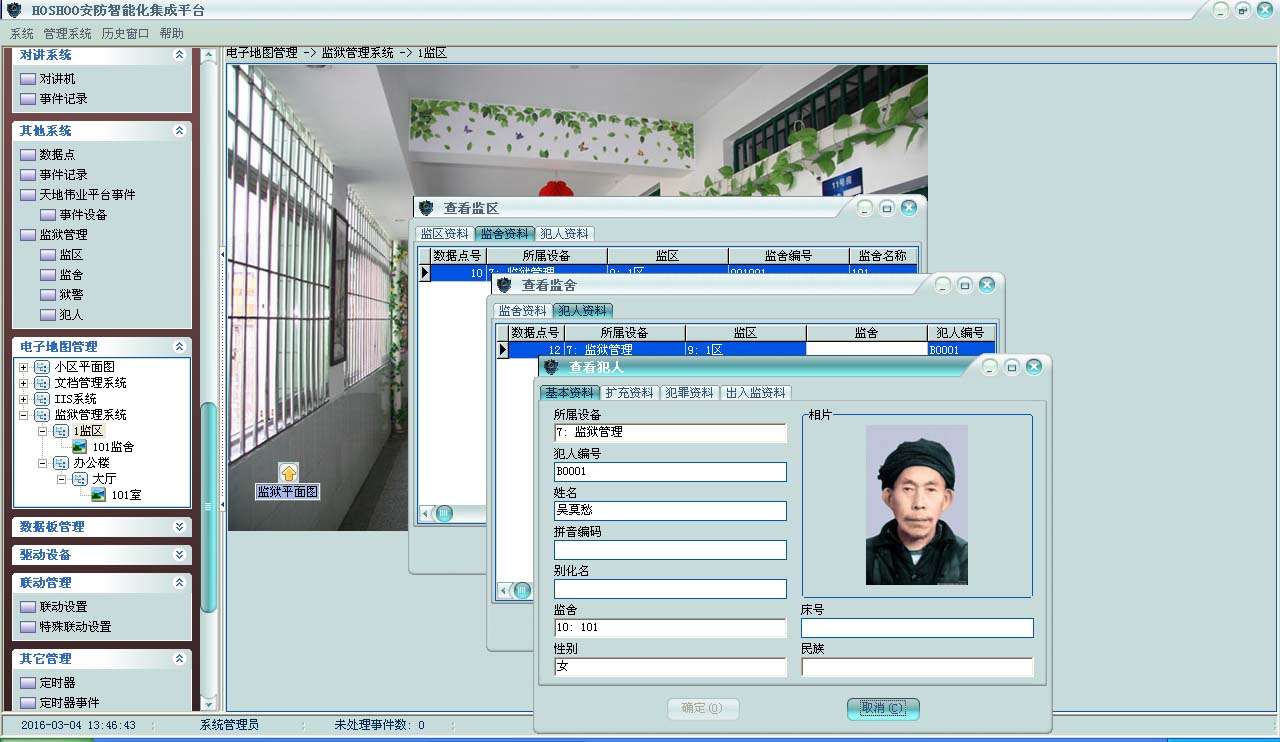

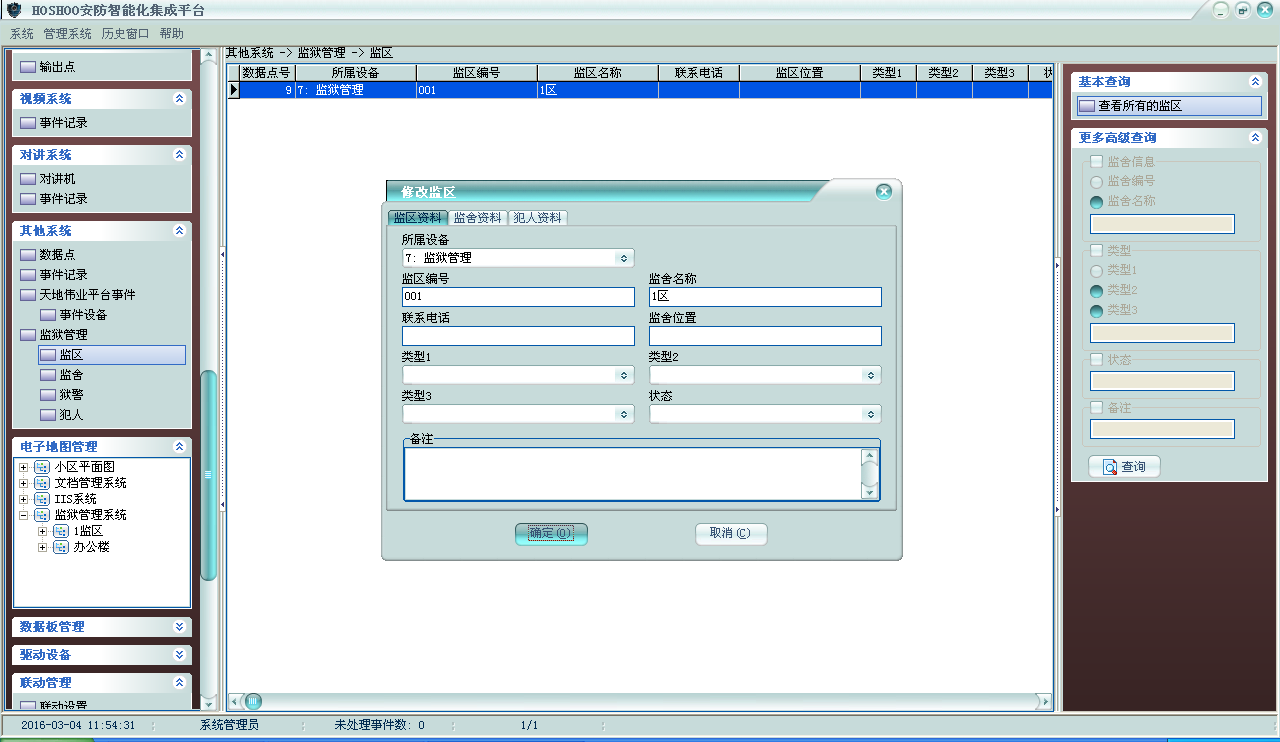

5 地圖管理.. 17
第八章 數字視頻矩陣管理.. 20
1 軟件界面.. 20
2 基本操作.. 20
第九章 聯動管理.. 22
第一章 綜述
1 功能介紹
監獄、看守所是國家的刑罰執行機關，是國家機器的重要組成部分，擔負著關押、教育、改造犯罪分子的神圣使命。安全穩定是監獄工作的第一任務，監獄、看守所的安全，關系到社會的安全
，國家的安全，因此
，監獄、看守所安全管理是監獄管理工作的重中之重
。
監獄的安全管理的任務主要包括防止犯人越獄脫逃、打架 斗毆、自傷自殘
、騷亂
、暴亂、哄鬧監獄
、脅持傷害管教干部和工作人員、信息泄漏
、外人非法進入、違禁物品持有和帶入帶出以及發生這些事件之后的處理
、歷史資料的保存?zhèn)浒傅取Ｒ虼税踩芾砉ぷ鲀?nèi)容繁雜
、責任重大。堅持走科技強警之路
，向科技要警力，向科技要安全
，向科技要效率，已經成為監獄安全管理工作的發展方向
。
監獄綜合安防系統對監獄關押區內安防的所有的包括視頻監控、獄內對講 、監聽、電教廣播
、周界電網監控及紅外報警、應急報警
、監區門禁控制
、會見管理等安全防范技術系統和設備通過本平臺軟件進行集中管理和監控
，通過與監獄業務系統的、獄內有無線通信指揮調度系統的有機結合
，拓展各安防技術子系統的應用范圍，增強監獄安防防控能力
，提高監獄安全管理水平。 是建設高度現代化
、文明化和數字化監獄的要求。
安防智能化集成平臺能實現對視頻、門禁、報警
、對講、巡更等多個子系統集中控制
，統一調度使用，實現各個子系統之間的聯動操作及管理
。高度智能化的綜合安防管理平臺應具有適應于各種不同需求的網絡架構
、高度的可靠性、良好的人機交互界面
、易于管理及維護、學習簡單及操作方便等特點
。
安防智能化集成平臺可根據實際需求任意擴充選擇報警、巡更 、門禁
、監控
、停車場
、對講、廣播等功能模塊進行集中管理，并可以通過軟件實現各個系統之間的聯動
、協調工作。從而大大減少了硬件設備和工程的數量
，提高整個系統的自動化程度和保安管理中心的工作效率，完美地將這些系統之間的功能通過安保集成系統
，來體現發生事件時如何做自動化處理及相應流程。
安防智能化集成平臺可以廣泛應用在電力、電信
、智能大廈、工廠
、學校
、體育館
、博物館、展覽館
、智能住宅小區、監獄
、倉庫等對安防要求較高的項目中。
2 功能特點

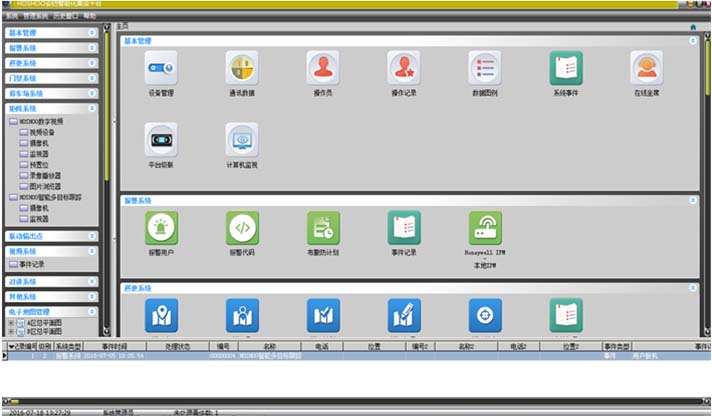

l 友好和人性化的操作界面。支持皮膚，所有的圖片和狀態圖標都可以修改，數據瀏覽跟隨狀態顏色。
l 可自定義狀態顯示效果。

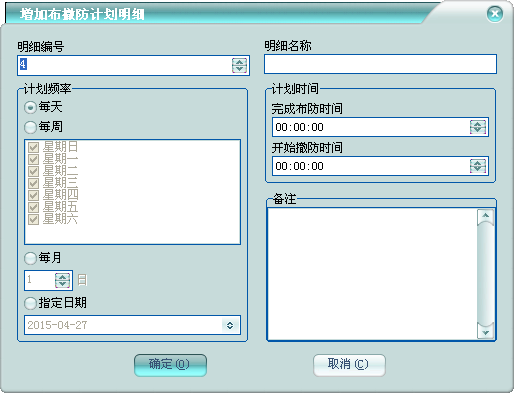

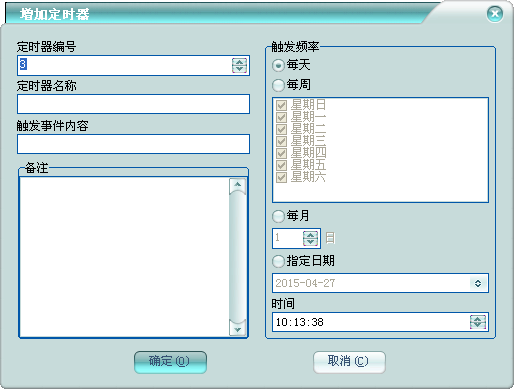

l 報警系統通過布撤防計劃，實現了智能化檢測未及時布防和提早撤防，更高效的管理模式 。
l 包含豐富的子系統 ，并可進一步增加新的子系統，具備優秀的擴展性
。

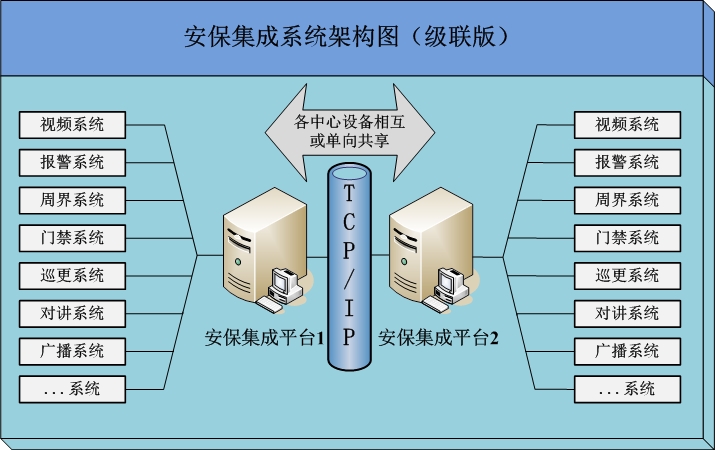

l 強大的平臺級聯機制，平臺實現所有設備的網絡化，可以實現設備在平臺間的向上和向下不限級共享
。實現一地接入
，任何地點訪問
。并提供安全的共享訪問機制。滿足多級平臺集成的高度需求
。特別適合變電站、監獄
、政府部門及集團公司等多級管理使用
。

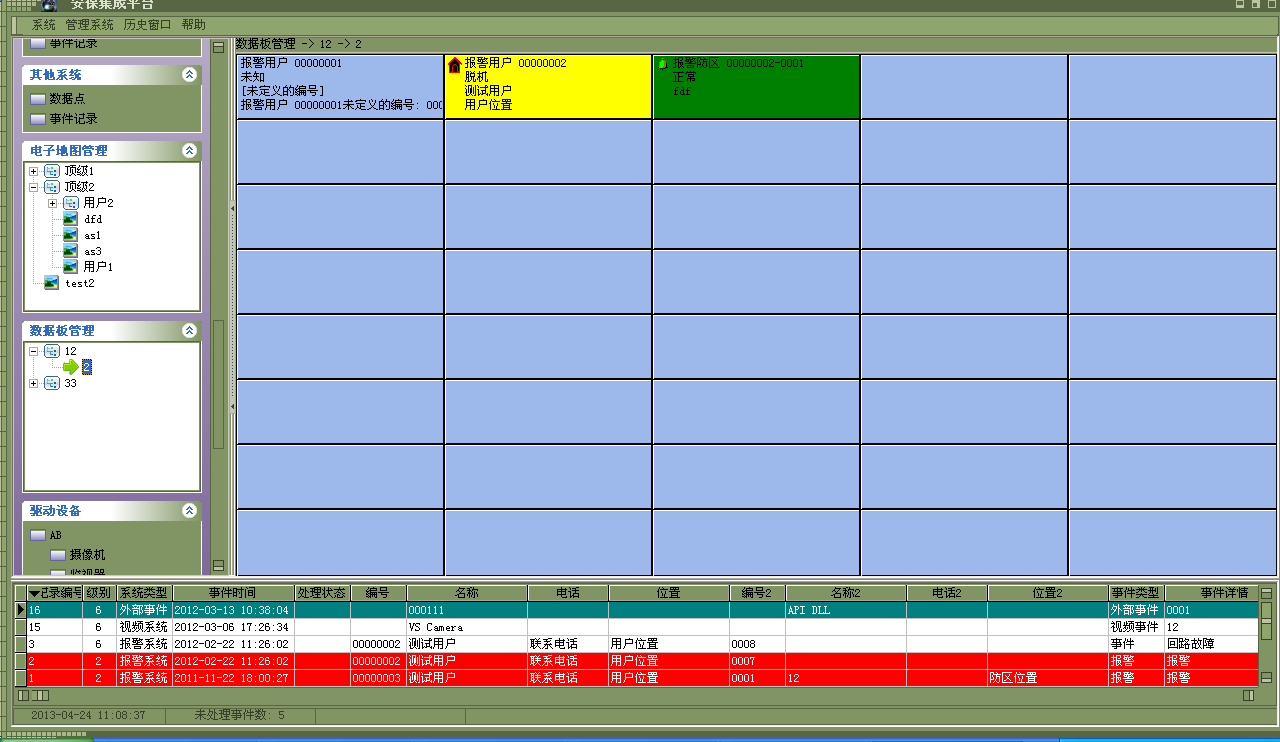

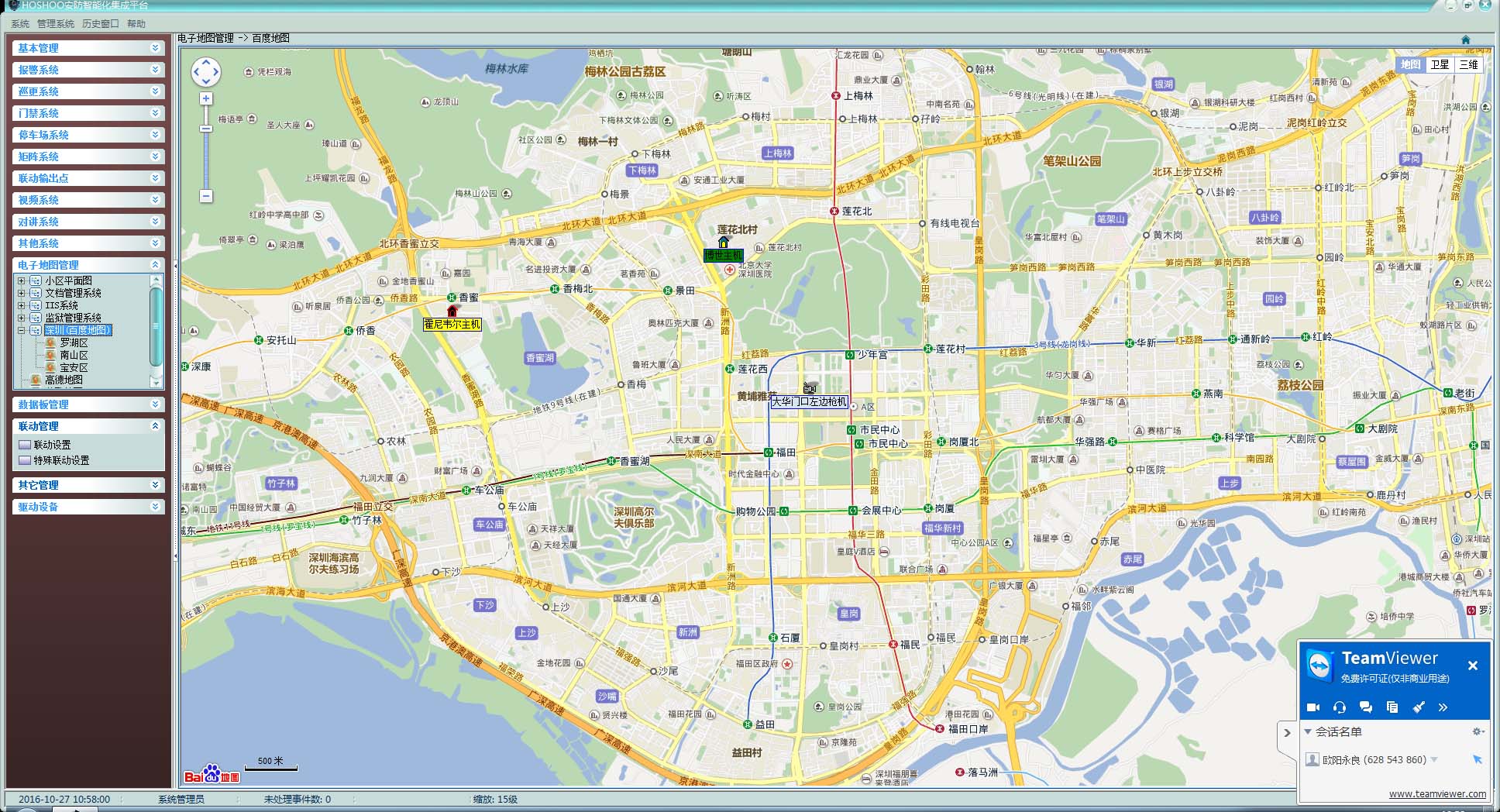

l 多級電子地圖和數據板，更人性化的呈現數據點。豐富、靈活的地圖管理功能，可在地圖和數據板上直接控制數據點及其關聯系統?div id="d48novz" class="flower left">
？蓪⒌谌较到y(tǒng)的數據點放到平臺地圖上管理，解決第三方系統沒有電子地圖及地圖功能不靈活等情況
。
l 靈活的事件自動處理機制，除了有統一的自動處理配置外，還可對任意觸發點配置自動處理方案。

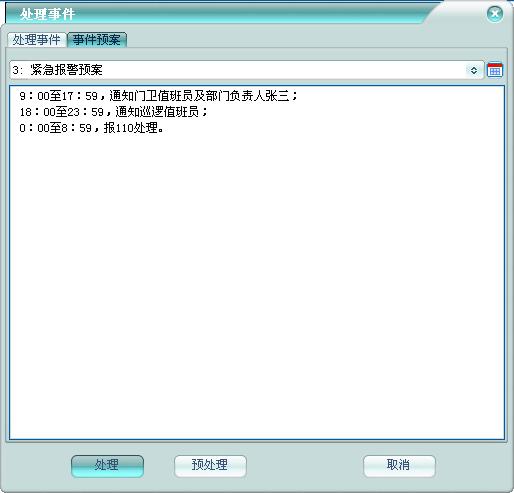

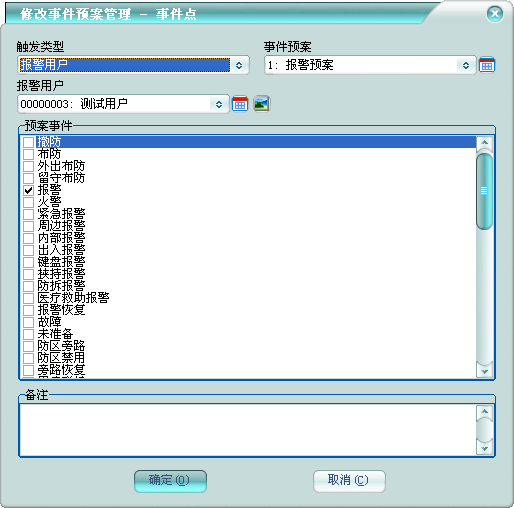

l 強大的事件預案管理機制，為事件處理提供科學、高效、規范的指導。

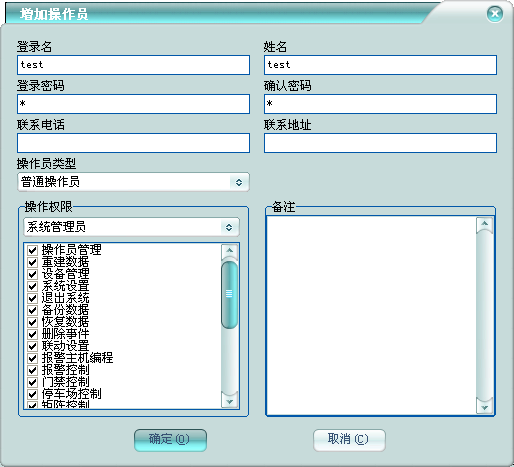

l 開放而完善的集成接口，以便將平臺功能開放給第三方，除數據外，還可進行所有的控制，并具有安全的身份驗證和權限綁定。
l 多語言版。只要把字典文件進行相應的翻譯，可以進行任何語言的本地化版本。
l 支持使用MSSQL等大型外部數據庫，滿足海量存儲及增強系統數據庫穩定性
。
l 網絡版坐席帶軟件更新工具，軟件升級，可只重裝服務器軟件，坐席將自動更新軟件
。

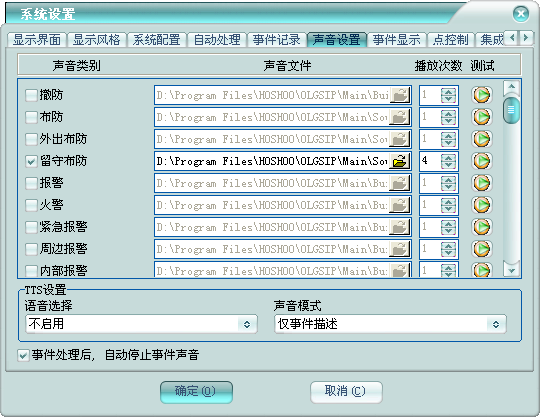

l 支持TTS，使事件聲音提示除傳統的聲音文件外，還可使用TTS將文本自動生成聲音提示，提供更豐富、靈活的聲音提示，使工作更有效率。
l 計算機監視模塊，監視整個系統中所有計算機的運行狀況，并同步平臺系統時間到所有監視的計算機，檢查所有監視計算機的時間是否跟平臺同步，保證整個系統的時間一致。

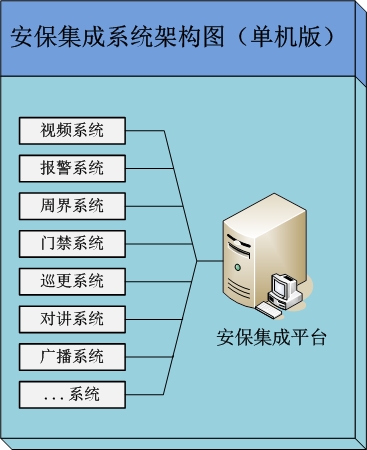

3 系統拓?fù)?/span>

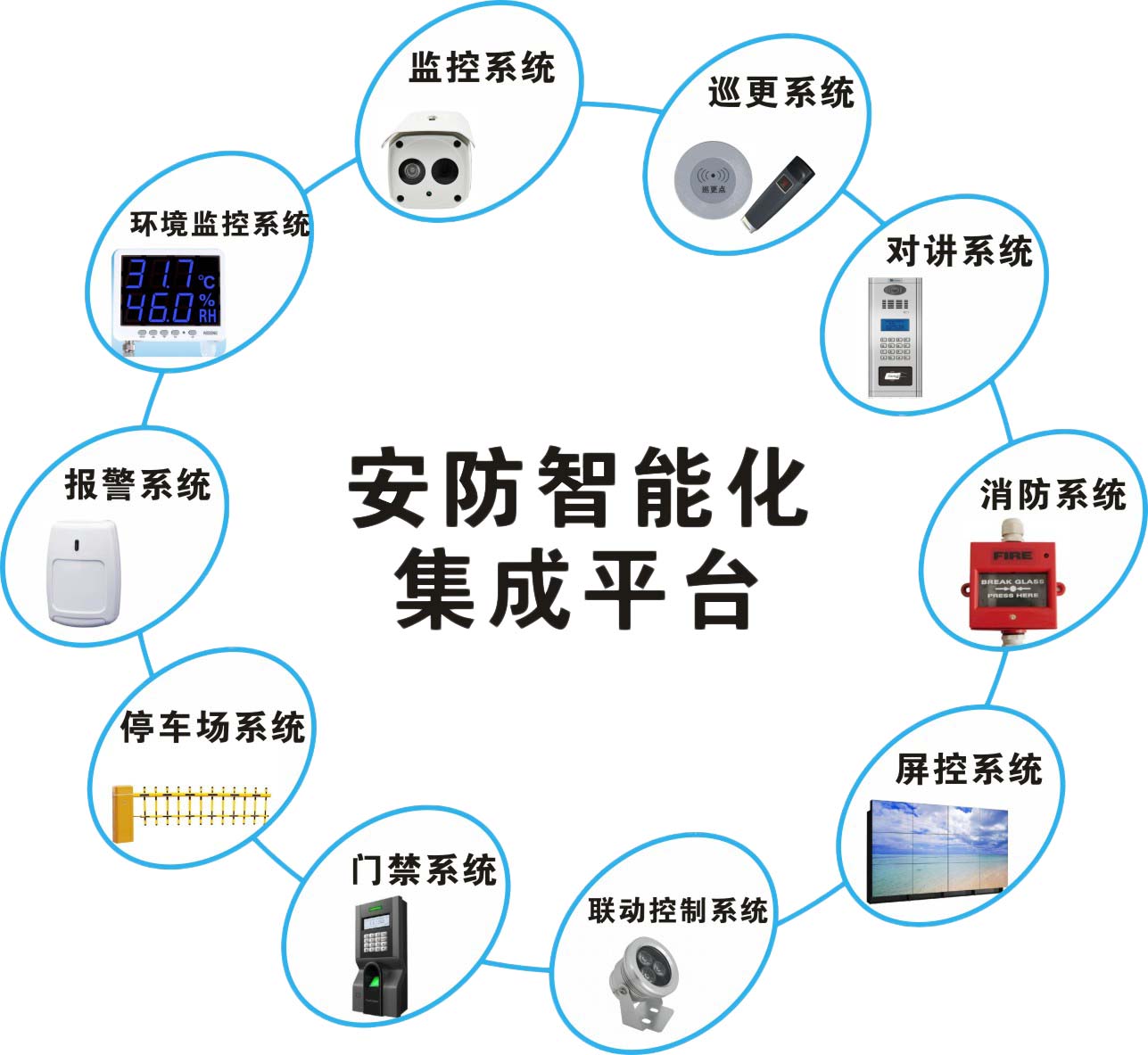

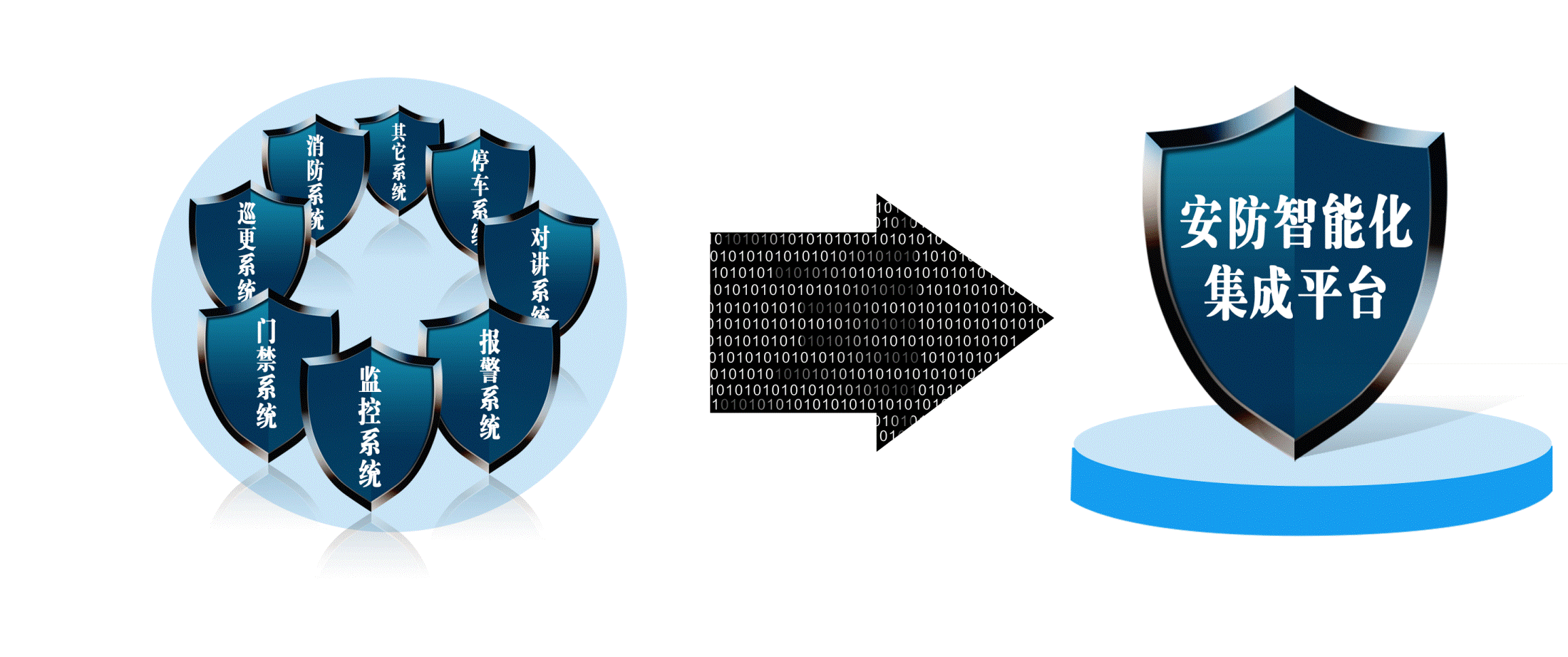

4 集成子系統

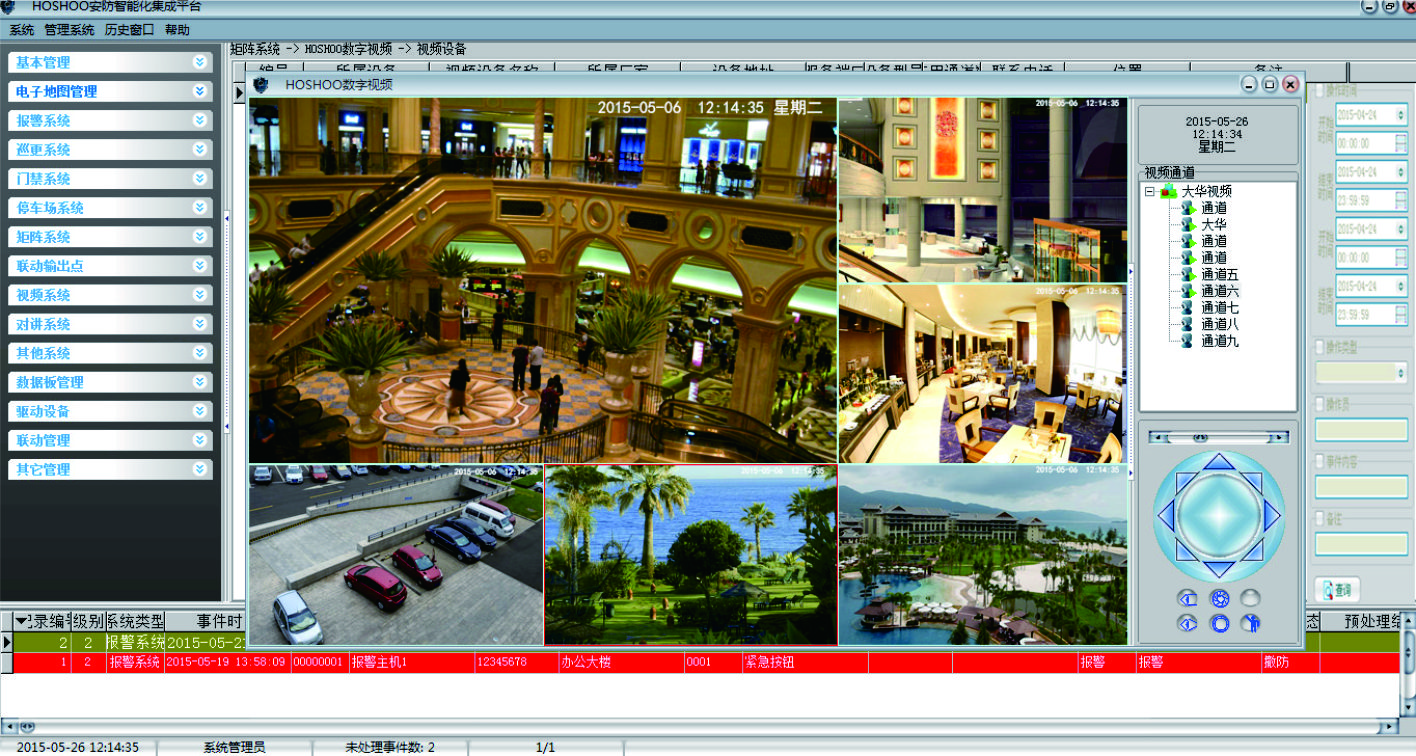

l 視頻監控系統：整個視頻監控系統建設采用全數字化系統，采用以網絡數字信號為主，通過前端設備層交換機對前端設備進行集中，通過前端設備層層交換機將所有前端設備匯入中心設備層交換機，同時與中心設備層控制平臺進行連接，對監區實現無盲區覆蓋。中心設備層設置視頻管理、電視墻、流媒體等服務器進行管理
。可控制管理視頻前端槍機
、半球、球機等設備在視頻客戶端或電視墻上切換查看
；同時通過數據接口與集成管理平臺連接，當報警
、門禁、巡更
、對講等子系統發生報警事件時，通過預設的聯動策略
，可把事件發生點關聯的多個攝像機視頻切換到中心電視墻及干警、武警等工作站的視頻客戶端上顯示
，方便快速確認警情
。
l 報警系統：周界系統可采用高壓脈沖電子圍欄或紅外對射、高壓電網等方式實現周界防護，防止有人非法翻越
，接入圍欄控制主機或報警主機，圍欄控制主機或通過網絡接入中心設備層報警管理系統
；監獄內報警系統通過對重要位置設置紅外
、雙鑒
、緊急按鈕等設備接入報警主機；同時通過數據接口與集成管理平臺連接
。
l 門禁系統：門禁系統是一卡通系統的重要組成部分，同時也是安全防范防范系統的一個核心子系統。在監區內各通道門設置門禁密碼讀卡器，通過門禁卡及密碼授權方式限制及管理相關人員出入

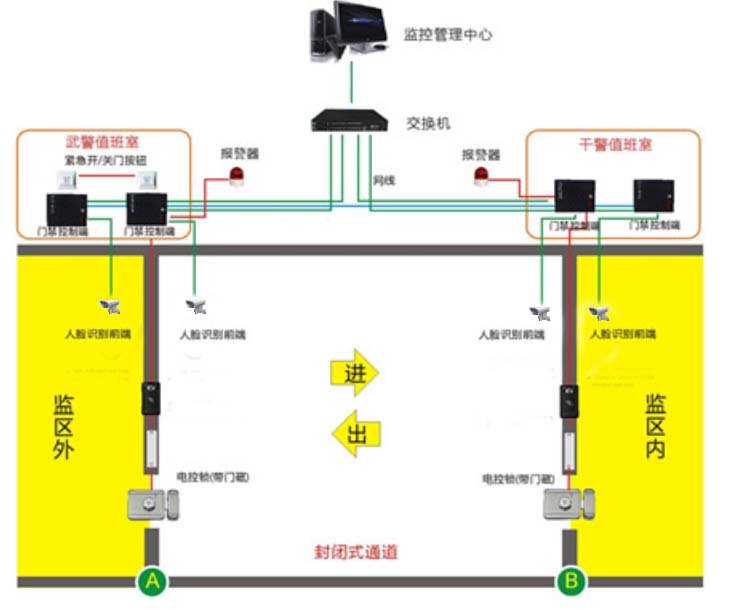

；特別在監區大門出入口設置AB門，以防止有人尾隨或挾迫監獄管理人員逃脫
。門控制器通過網絡接入中心設備層的門禁管理服務器
；門禁管理服務器通過發卡機對門禁卡進行授權；同時通過數據接口與集成管理平臺連接。
l 監舍對講系統：監舍對講主要實現監房?jī)?nèi)異常情況可通過警急按鈕對講呼叫，中心可對各對講分機對講通話；監舍內設置防暴對講分機
，通過網絡或總線方式接入中心設備層的對講主機；同時通過數據接口與集成管理平臺連接
。一旦發生異常事件，可馬上調用監舍內的攝像機圖像到中心電視墻及視頻客戶端上顯示
。
l 巡更系統：巡更系統是一卡通系統的組成部分，通過實時的在線式巡更系統，在關鍵位置設置巡更刷卡點，預設好巡更路線及時間
；巡更系統結構與門禁系統一致；
通過數據接口與集成管理平臺連接。可實現人員定期
、不定期監區內巡邏
，保護監區內安全，應對突發事件
；當巡更事件發生時（正常、退到
、未到等），可聯動監控系統
，中心及值班人員都可以實時確認巡更員位置、身份
。

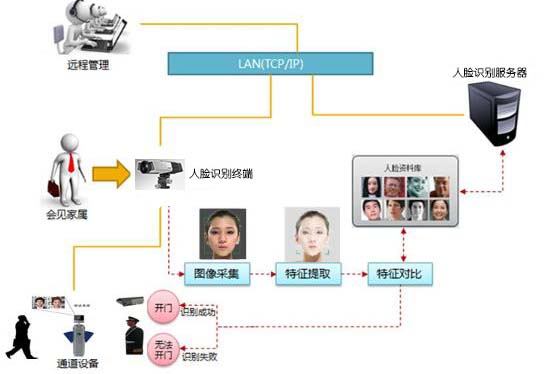

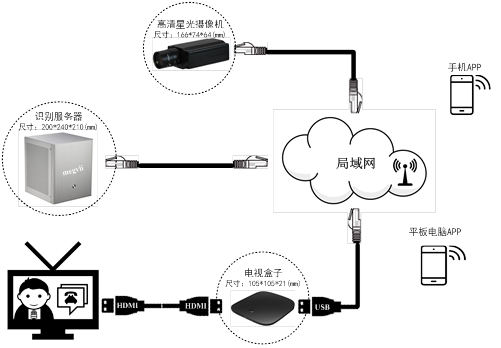

l 視頻智能分析系統：人臉識別等視頻智能分析是監控系統的高階應用，通過人臉識別，可對監獄內各類人員進行高階管理；限定各類人員的活動范圍
，一旦人員出現在非授權的監控區域內，可迅速告警
。

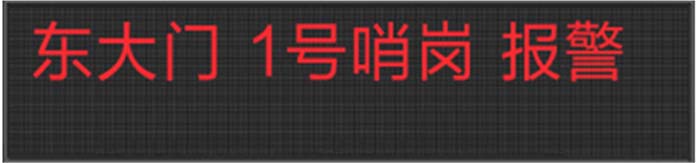

l 其它系統：根據需要設置的LED屏控 、智能分析（人臉識別等）、告警聯動、人員管理

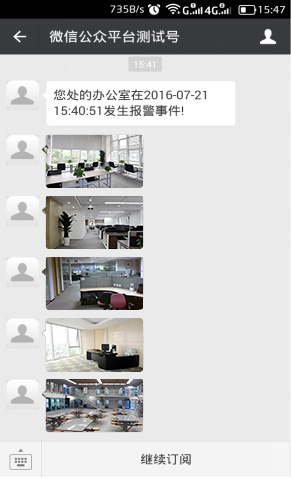

、微信推送、電教管理
、會見管理系統、審訊系統（遠程提訊）等系統
，由中心管理層設備一體化管理。
第二章 設計說明
n 集成平臺結構設計
綜合安防系統對安防的所有的包括視頻監控、報警、門禁、對講 、巡更等安全防范技術系統和設備，通過本平臺軟件進行集中管理和監控，拓展各安防技術子系統的應用范圍
，增強安防防控能力
，提高安全管理水平
。
系統達到如下具體功能：
? 對各設備子系統進行統一的監測、控制和管理：集成系統將分散的 、相互獨立的安防子系統，用相同的環境
，相同的軟件界面進行集中監視。管理員可以通過計算機進行監視
；可以看到設備、巡更的布防狀況等等
。這種監控功能是方便的
，可以以生動的圖形方式和方便的人機界面展示你希望得到的各種信息
。

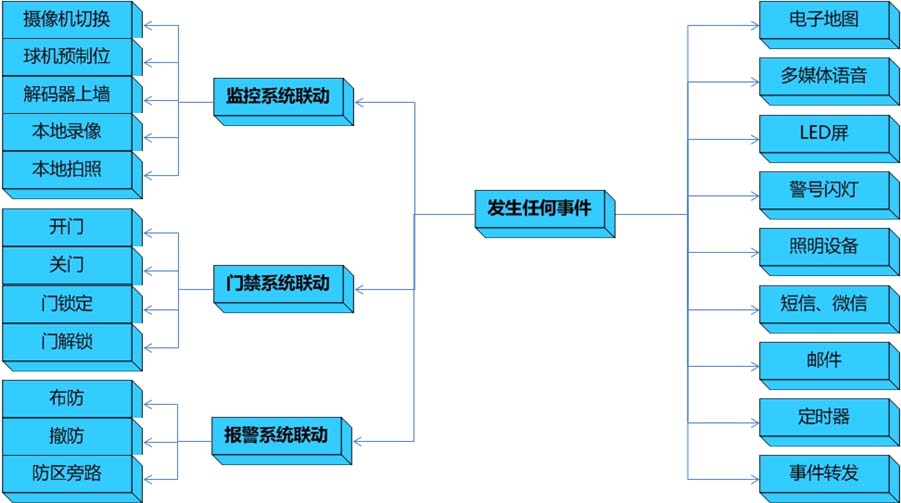

? 實現跨子系統的聯動，提高建筑的功能水平：智能化系統實現集成以后 ，原本各自獨立的子系統在集成平臺的角度來看，就如同一個系統一樣
，無論信息點和受控點是否在一個子系統內都可以建立聯動關系。這種跨系統的控制流程
，大大提高了自動化水平。這些事件的綜合處理
，在各自獨立的智能化系統中是不可能實現的
，而在集成系統中卻可以按實際需要設置后得到實現
，這就極大地提高了安保的集成管理水平
。
? 提高工作效率，降低運行成本：集成系統的建立充分發揮了各智能化子系統的功能。以前為了達到同樣功能，往往要增加許多硬件和設備，如在某子系統中增加輸出點，接入其它子系統的輸入點上，以達到統一監控和聯動的目的，但由于硬件點數量的限制，往往不能達到很好的效果又增加了投資。現在集成系統用軟件功能代替硬件設備，不僅節約，更增加了集成的信息量和系統功能 。
? 集成系統采用C/S架構，可以使管理人員在一臺或多臺電腦上 ，以相同的界面操作、管理各個智能化子系統
，而電腦可以放在建筑的任何地方，這樣一來方便了管理
，也可以減少管理人員的人數
，提高了管理效率
，同時降低了對管理者素質的要求，降低了人員培訓的費用
。

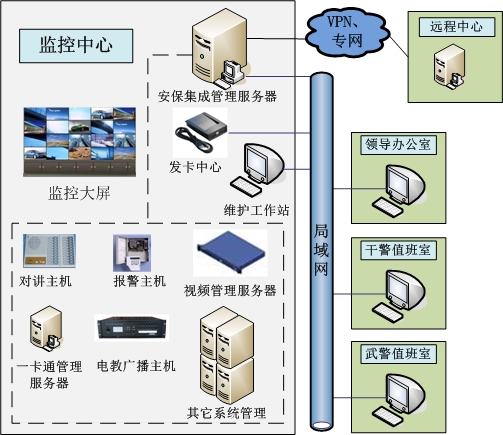

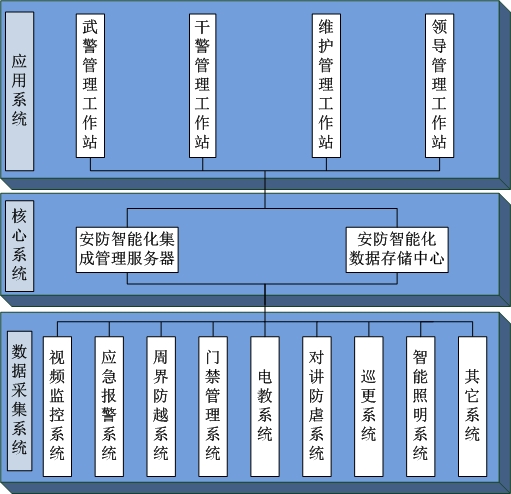

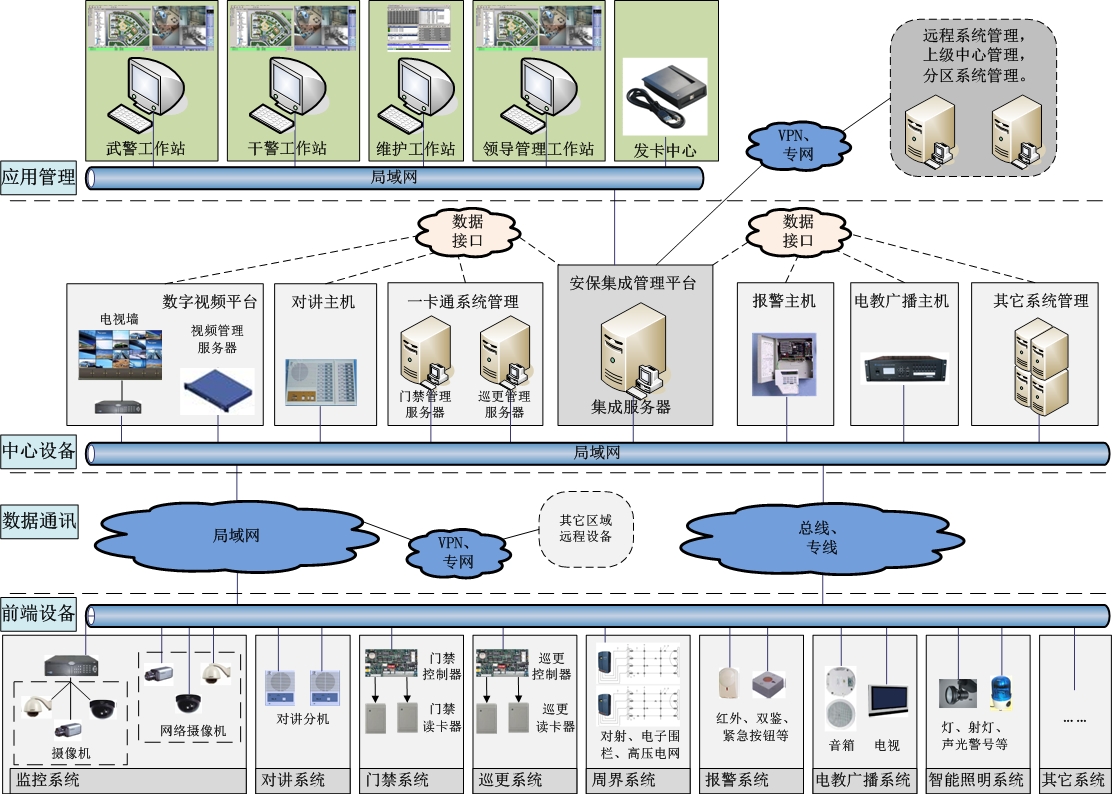

n 安保集成管理系統圖:
第三章 集成系統結構說明
3.1 應用管理層
應用管理層是整個安保系統的指揮管理中心，主要功能包括：
? 對各安保子系統報警事件的及時響應和處理，必要時可上報上級中心，由上級中心指揮協同處理；監獄管理人員會針對各種報警事件制定相應的預警方案（包括聯動設制及文字預案），當報警、門禁、對講、監控、巡更的各子系統發生異常時，系統可自動根據聯動設定觸發聯動動作，同時調出文字預案，值班人員可根據預案采取措施。

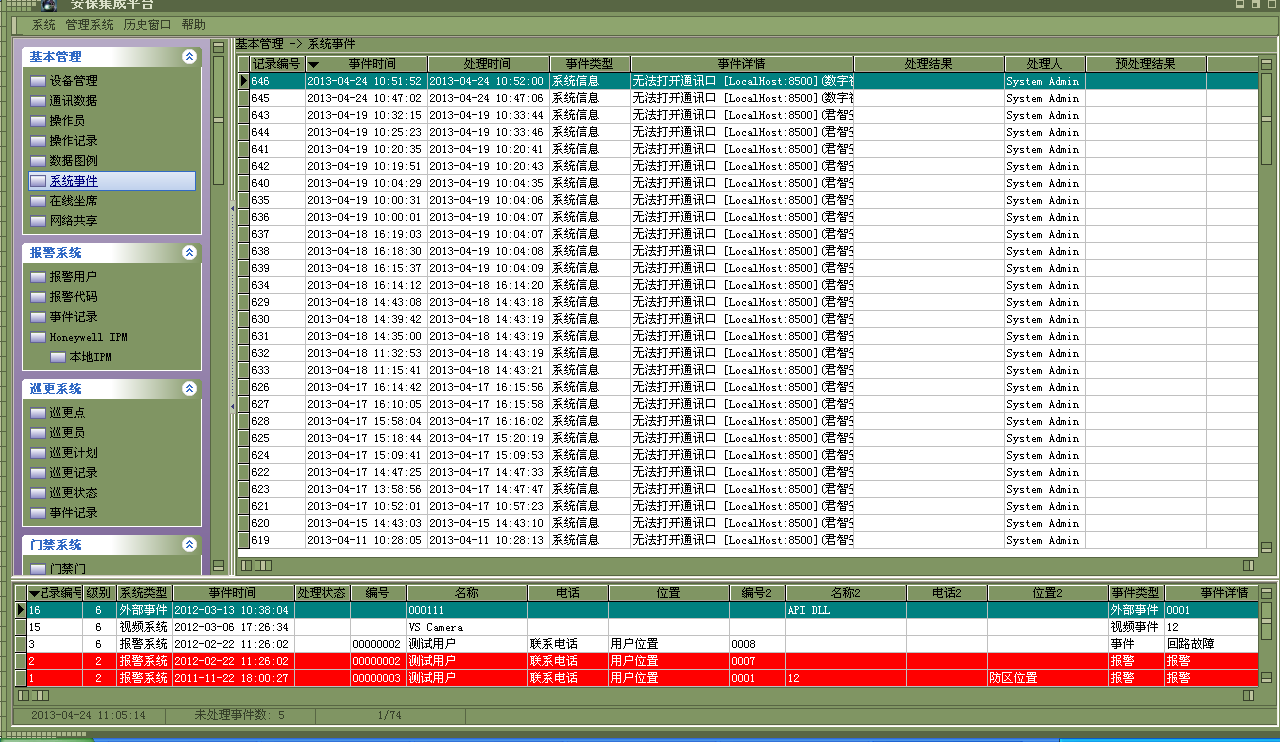

? 各子系統事件及日志的管理，報表的輸出、打印等；可對各子系統上報的事件、報警事件處理結果、系統設備狀態日志、操作值班員登錄日志等進行統一的查詢、打印報表
。
? 各子系統設備統一的監測、控制和管理；可實時查看各子系統設備的狀態
，有控制權限的管理員可控制管理各子系統設備、相關設置等
。
? 可根據需要設置各種工作站，只需要在中心設置各工作站管理權限即可
。
3.2 中心設備層
中心設備層管理各子系統中心設備，集成安保系統的設計思路，各子系統是獨立操作、管理的，即使某個子系統故障，也不會影響到其它安保子系統；即使集成管理平臺故障，監控中心的各子系統可照常工作。
3.3 數據通訊層
數據通訊層實際就是各系統通訊線路，本安保集成系統基于網絡化設計，絕大部分安保子系統前端設備與中心設備連接都是通過網絡與中心設備通訊；部分子系統，例如總線式報警系統，因?yàn)橄到y(tǒng)結構原因，部分會通過總線方式傳輸
；而電教系統
，也會通關視頻專線連接前端的電視
。
3.4 前端設備層
前端設備層是根據各防護位置及區域，設置安保各子系統的前端配置；例如公共區域設置、周界設置
、監倉設置
、辦公樓設置等
，具體請參看各子系統設計說明。
第四章 平臺特點
面向監獄安全管理業務特點的智能化安防系統綜合管理平臺，與監管
、教育改造、獄內偵察等工作緊密結合
；監控
、門禁
、巡更
、報警、對講等全系統集成管理和靈活的智能聯動
，構建監獄“大安防”平臺
。
1. 專業的安防集成平臺
安防集成平臺，針對的是SA安保系統所對應的監控
、門禁
、巡更
、報警
、對講等的
獨立第三方集成平臺；相對基于視頻或門禁系統的集成平臺
，更符合高安防等級場所的應用
，安防集成平臺的結構是集成平臺-各系統管理平臺-各系統硬件設備的樹狀結構，安全性可靠性方面非常高
，某一點發生故障不會影響其它設備及管理平臺的正常工作
；而相對于BMS或IIS的智能化系統
，安防集成平臺的具有安防子系統專業控制界面、詳細的狀態信息顯示及記錄等優點
，結構非常簡潔
。
2. 開放的安防集成平臺
支持不同類型、不同廠家、不同協議設備的接入；各系統通過RS232串口或局域網連接到集成管理平臺
，設置通訊速率、IP地址等參數
，可實現通訊、控制等功能
，使用底層控制協議控制/管理各系統
，技術含量高
。
3. 模塊化安防集成平臺
以模塊化組成的各子系統可以根據用戶需要靈活配置，完全集成各子系統協議 ，系統聯動由各系統協議間代碼交換來實現，體現高技術優勢的特點
；數字化系統， IP結構連接
，可靠性強
、先進實用
、智能化程度高
。
根據項目要求可任意組合報警 、監控、門禁
、巡更
、停車場
、對講
、火警
、廣播
、周界、智能照明
、環境（溫濕度、水位）等系統
。
4. 智能化安防集成平臺
在施工方面調試方便，只需要設置各系統與電腦通訊的通訊方式、速率、端口，即可調試成功，設置方便，不需要過多的在硬件設備上設置；維護方便，因接線、設備的減少，系統平日維護或故障檢測都非常方便 ，減少人力資源的投入。
日常操作設置一機多屏結構分別顯示警情信息 、現場復核圖像
